Hướng dẫn cơ bản về phụ kiện mông: Mọi thứ bạn cần biết

Phụ kiện đường ống hàn mông là gì

Phụ kiện đường ống hàn mông là các bộ phận được sử dụng để kết nối, chuyển hướng hoặc kết thúc các phần ống trong hệ thống đường ống bằng cách hàn chúng trực tiếp vào các đầu ống, tạo ra mối nối cố định, chống rò rỉ. Không giống như các phụ kiện hàn ren hoặc ổ cắm, các phụ kiện hàn đối đầu được vát ở các cạnh để cho phép thợ hàn kết hợp các phụ kiện và đường ống với nhau trong một mối hàn liên tục duy nhất, tạo ra bề mặt bên trong nhẵn với sự gián đoạn dòng chảy ở mức tối thiểu.

Phương pháp kết nối này được ưa chuộng rộng rãi trong các ứng dụng công nghiệp nhiệt độ cao và áp suất cao, bao gồm đường ống dẫn dầu và khí đốt, cơ sở sản xuất điện và nhà máy xử lý hóa chất, nơi tính toàn vẹn của mối nối trong điều kiện khắc nghiệt là không thể thay đổi được. Do bản thân mối hàn trở thành một phần của cấu trúc đường ống chứ không phải là một kết nối cơ học riêng biệt nên các phụ kiện hàn đối đầu thường mang lại độ bền và độ tin cậy vượt trội so với các phương pháp nối thay thế.

Các loại phụ kiện hàn mông phổ biến

Các phụ kiện hàn đối đầu có nhiều hình dạng tiêu chuẩn, mỗi hình dạng được thiết kế để phục vụ một chức năng cụ thể trong cách bố trí đường ống. Việc hiểu các loại này giúp các kỹ sư và nhóm mua sắm xác định thành phần chính xác cho từng ứng dụng.

Khuỷu tay

Khuỷu tay change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Áo phông

Áo phông allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Bộ giảm tốc

Bộ giảm tốc connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

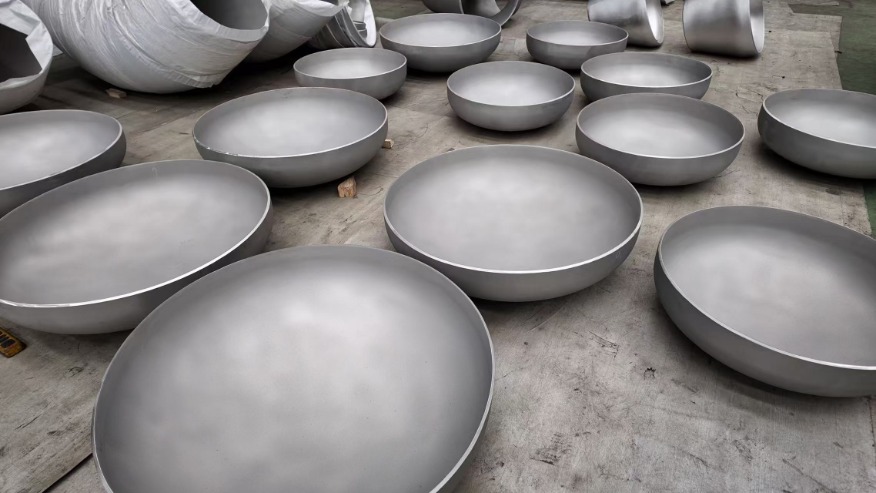

Mũ

Mũ are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Vật liệu được sử dụng trong sản xuất phụ kiện hàn giáp mối

Việc lựa chọn vật liệu ảnh hưởng đáng kể đến hiệu suất, chi phí và sự phù hợp trong ứng dụng của phụ kiện hàn đối đầu. Bảng dưới đây phác thảo các vật liệu phổ biến và trường hợp sử dụng điển hình của chúng trong hệ thống đường ống công nghiệp.

Hiểu độ dày của tường và xếp hạng lịch trình

Các phụ kiện hàn đối đầu được sản xuất để phù hợp với lịch trình đường ống cụ thể, cho biết độ dày thành của khớp nối so với đường kính ngoài của nó. Lịch trình phổ biến bao gồm Lịch trình 10, 40 và 80, với số lịch trình cao hơn cho thấy các bức tường dày hơn có khả năng chịu được áp lực bên trong lớn hơn. Việc lựa chọn lịch trình chính xác là rất quan trọng, vì độ dày thành không khớp giữa ống nối và ống nối có thể tạo ra các điểm yếu ở mối hàn, ảnh hưởng đến tính toàn vẹn của hệ thống tổng thể.

Các kỹ sư thường tính toán xếp hạng lịch trình yêu cầu dựa trên áp suất vận hành, nhiệt độ của hệ thống và các đặc tính cơ học của vật liệu cụ thể, thường tham khảo các tiêu chuẩn như ASME B16.9, chi phối các yêu cầu về kích thước và dung sai đối với các phụ kiện hàn đối đầu do nhà máy sản xuất.

Ưu điểm chính của phụ kiện hàn đối đầu so với các loại kết nối khác

Các phụ kiện hàn giáp mối mang lại một số ưu điểm thực tế khiến chúng trở thành lựa chọn ưu tiên cho các ứng dụng công nghiệp đòi hỏi khắt khe so với các lựa chọn thay thế có ren hoặc mặt bích.

• Độ bền khớp vượt trội do kết nối hợp nhất hoàn toàn giữa khớp nối và đường ống.
• Giảm nguy cơ rò rỉ so với các kết nối ren, vốn có thể bị lỏng khi rung hoặc luân chuyển nhiệt.
• Lỗ khoan bên trong nhẵn giúp giảm thiểu nhiễu loạn và giảm áp suất trên khớp nối.
• Phù hợp hơn với các hệ thống nhiệt độ và áp suất cao, nơi các khớp nối cơ học có thể bị hỏng.
• Giảm yêu cầu bảo trì dài hạn sau khi được hàn và kiểm tra đúng cách.

Những cân nhắc về lắp đặt và kiểm soát chất lượng

Việc lắp đặt đúng các phụ kiện hàn đối đầu đòi hỏi thợ hàn phải có tay nghề cao và chú ý cẩn thận đến việc chuẩn bị mối nối, bao gồm cả việc vát góc và căn chỉnh chính xác trước khi bắt đầu hàn. Bất kỳ sự lệch tâm hoặc khoảng cách không nhất quán nào giữa khớp nối và đường ống đều có thể dẫn đến các khuyết tật trong mối hàn làm ảnh hưởng đến tính toàn vẹn về cấu trúc của mối nối, đặc biệt là trong các ứng dụng áp suất cao, nơi sự cố có thể gây ra hậu quả nghiêm trọng về mặt an toàn.

Các biện pháp kiểm soát chất lượng như kiểm tra bằng chụp ảnh phóng xạ, kiểm tra siêu âm và kiểm tra chất thẩm thấu thuốc nhuộm thường được sử dụng để xác minh tính toàn vẹn của mối hàn sau khi lắp đặt, đặc biệt là trong các hệ thống quan trọng như sản xuất điện hoặc xử lý hóa dầu, nơi các khuyết tật hàn không được phát hiện có thể dẫn đến hư hỏng nghiêm trọng theo thời gian.

Chọn phụ kiện hàn đối đầu phù hợp cho dự án của bạn

Việc chọn mối hàn đối đầu chính xác bao gồm việc đánh giá nhiều yếu tố cùng nhau, bao gồm áp suất vận hành của đường ống, phạm vi nhiệt độ, chất lỏng hoặc khí được vận chuyển và các điều kiện môi trường xung quanh. Hợp tác chặt chẽ với một nhà cung cấp hiểu biết và tham khảo các tiêu chuẩn ngành hiện hành để đảm bảo rằng xếp hạng phụ kiện, vật liệu và lịch trình đã chọn phù hợp chính xác với nhu cầu của hệ thống đường ống cụ thể, cuối cùng hỗ trợ độ tin cậy và an toàn lâu dài trong toàn bộ quá trình lắp đặt.
